In einem der letzten Stammtische der Anwender der Steuerungssoftware Traincontroller wurde folgende Lösung gezeigt, um Aktionen durchzuführen, welche auch nach Halt und erneutem Anfahren eines Zugverbandes im jeweiligen Block ablaufen können.
Hintergrund:
Wenn ein Zug in einem Block anhält, so werden Aktionsmarkierungen, welche entfernungsmäßig hinter der Haltemarkierung liegen bei erneuter Anfahrt des Zugverbandes nicht mehr ausgelöst.
Dieses Problem lässt sich mittels eines Bahnwärters lösen, welcher in den Block eingefügt wird.
Man beachte hierbei Block FB 2 (Freiburg) in nebenstehendem Bild – hier findet sich im Block folgender Bahnwärter „819 AM Block „%B“/\ – Verlängerung Markierungen über Haltepunkt hinaus“ . Dieser Bahnwärter stellt – auch bei Weiterfahrt nach Halt an der Haltmarkierung sicher, das die hier stehenden Aktionsmarkierungen ausgelöst werden.
Wir erstellen diesen Bahnwärter zunächst außerhalb des Blocks – als „ganz normalen Bahnwärter“ und fügen ihn hinterher in den Block ein (einfach rein ziehen).
1. Konfiguration der Haltmarkierung
Der (rot dargestellte) Haltmarkierung kann bleiben wie er ist – wichtig ist hier nur, das wir die Memory ändern auf „Mit Melder – wenn der unten angegebene Melder ausgeschaltet wird“ – als Melder wählen wir den „Bezugsmelder“ aus. So ist sichergestellt, das die Haltmarkierung auch nach Halt des Zuges noch eingeschaltet bleibt – so lange bis der zugehörige Blockmelder auch ausgeschaltet ist.
2. Konfiguration des Bahnwärters
Bei der Memory des Bahnwärters reicht es, diesen ca. 8 Sek. nach Einschalten auszuschalten und Ausschalten erzwingen zu aktivieren. Wichtiger ist aber der Auslöser, der da wie folgt ausschaut:
Man beachte die Combi-Bedingung:
TC – Haltmarkierung – Bild3
Diese Erweiterte Zugbeschreibung können wir auch direkt in der Kombibedingung anlegen – wesentliches Element ist im Reiter „Allgemeines“ V-Min=1km/h und unter Züge „Alle Lokomotiven“ wählen.
Unser Bahnwärter wird also unter folgenden Bedingungen auslösen:
Ein Zugverband bewegt sich im Block UND
Die Haltmarkierung wurde aktiviert UND
Das Signal ist nicht Rot UND
Der Block ist reserviert für einen Zugverband mit Fahrtrichtung aufwärts (also zum Signal hin)
Diese Bedingungen gelten auch, wenn der Zug nicht am Signal halten muss – auch dann ist ja die Haltmarkierung aktiviert.
Anwendungsfälle
Ich habe aktuell zwei Anwendungsfälle:
Aktivierung von Soundfunktionen nach der Haltmarkierung
Reservierung eines nachfolgenden Blocks, ohne dafür einen (teuren) S88 Melder zu verwenden), wenn der nachfolgende Block in einem Stumpfgleis endet (siehe Block NB70b in der Projektdatei)
Sicher lassen sich noch andere Anwendungsfälle finden. Wer seine Weichenstraßen nicht überwacht könnte z.B. einen Schalter verwenden, der bei Beginn der Weichenstraße einschaltet und – in Abhängigkeit von der Zuglänge – am Ende der Weichenstraße ausschaltet. Ein weiterer Bahnwärter könnte dann auf diese Schalter reagieren und somit als Melder für die Weichenstraße dienen.
Einschränkungen
Nachstehende Einschränkungen (Danke, Silvio!), sollen nicht unerwähnt bleiben:
Beim Wechsel in den Editermodus werden die Aktionsmarkierungen ebenfalls beendet. Wird der Zugbetrieb danach wieder gestartet, so werden die Aktionsmarkierungen nicht mehr mit abgearbeitet.
Außerdem muss natürlich der Zug auch bei Vmin=1 km/h losfahren! Hier ist die Decodereinstellung wichtig: Denkt TC der Zug würde sich bereits bewegen, der Zug fährt aber erst bei Vmin=10km/h so stimmen die Entfernungsangaben natürlich nicht mehr.
Beim Wechsel der Fahrtrichtung innerhalb des Blocks sind die Aktionsmarkierungen natürlich nicht mehr gültig.
In vielen Foren kommt immer wieder die Frage nach Lok- und Wagensymbolen für die Steuerungssoftware.
Nun ist es ja nicht so, das es da nicht diverse Webseiten gibt, die teilweise wirklich gut gemachte Symbole der unterschiedlichsten Bahnverwaltungen kostenlos zum Download anbieten – hier mal einige Beispiele:
Der ESU Lokbild Bazar – gefüttert von vielen Freiwilligen mit über 20.000 Einträgen – vornehmlich im Bitmap Format (BMP)
Die MLG Traffic Library – eine englisch/französischsprachige Webseite mit unzähligen Einträgen. Allerdings benötigt man wohl eine zusätzliche Software für die Anzeige
WTraffic – ursprünglich aus einem Bildschirmschoner entstandene Webseite mit wirklich vielen Bildern in unterschiedlichen Auflösungen – für mein Dafürhalten allerdings etwas unübersichtlich
Speziell für die Märklin Centralstation und Märklin CS3 gibt es bei Reiner viele Bilder
Alles ganz toll – und man kann stundenlang darin stöbern.1Ihr könnt mir auch gerne eine Mail schicken (siehe Impressum), dann schicke ich euch auch meine eigene Bildersammlung – aus Copyrightgründen kann ich diese leider nicht online stellen.
Grundsätzliches
Bevor ich euch erzähle, wie man dies aber alles wesentlich schneller und einfacher machen kann, sollten wir nochmal zurück zum Ursprung und uns die Frage stellen: „Wozu braucht man das eigentlich?“
Hier kommt die Nutzung unserer Steuerungssoftware ins Spiel. Die Software steuert unsere Züge nicht nur, sie erlaubt uns auch Züge neu zusammenzustellen und zu ordnen. Dabei spielt auch die Länge der einzelnen Wagen und Loks eine wichtige Rolle – nur mit dem Wissen über die tatsächliche Länge, vermeidet die Software beispielsweise im Untergrund lange Züge auf zu kurze Blöcke abzustellen, oder einen Crash aufgrund falscher Längenberechnung.
Nun haben die meisten Wagen aber eine unterschiedliche Länge – und schon kleine Fehler von nur 1cm können in einem 20 Wagen Zug zu 20cm Unterschied führen.
Lok und Wagensymbole erlauben es unserer Steuerungssoftware die genaue Länge des Gesamtzuges zu ermitteln. Gleichzeitig können wir anhand der Symbole für die Züge, die Zugverbände variabel zusammenstellen, ohne das wir jedes Mal die Länge des Gesamtzuges ermitteln müssen.
Das nachstehende Bild zeigt ausschnittsweise, wie die verschiedenen Züge in der Steuerungssoftware erscheinen (hier ein Bild aus Traincontroller):
Iconbilder Loksymbole
Wer genau hinschaut sieht in diesem Bild auch noch zusätzliche Hinweise wie rote Punkte und grüne Pfeile. Letztere dienen bei mir dazu um bei E-Loks den Teil zu markieren der Vorne ist, also Führerstand 1. Grüne Pfeile markieren Züge die nicht trennbar verbunden sind und rote Markierungen sind Züge die Sonderfunktionen haben.
Vorteile eigener Zugbilder
Wer nur einen Wagenpark von wenigen Loks und Wagen hat, der kann problemlos in den obigen Webseiten nachschauen – er findet bestimmt eine Lok und ein Wagen, die für die eigene Anlage passen.
Für alle anderen lautet meine klare Empfehlung
Die eigene Herstellung von Lok- und Zugbildern ist wesentlich einfacher und schneller erledigt, als das mühsame Suchen in Datenbanken und auf Webseiten
Hier seht ihr einen beladenen Rungenwagen2wenn ihr euch mehr für die Beladung interessiert schaut mal in diesen Beitrag
Gealterter Rungenwagen mit Holzladung
Und so schaut es aus, wenn der Wagen Teil eines Zugverbandes ist.
Gueterzug Traincontroller
Er ist eindeutig zu erkennen. Wenn ich jetzt den Zugverband an genau dieser Stelle trennen will, brauche ich nicht mühsam die Wagen bis dahin zu zählen (die ja dann alle gleich oder ähnlich ausschauen würden).
Die Erstellung eigener Zug- und Wagenbilder erleichtert uns das Zusammenstellen der Zugverbände und garantiert so auch eine eindeutige Längenberechnung der Steuerungssoftware
Nach so viel Vorrede jetzt aber endlich dazu, wie man es denn eigentlich macht.
Der Herstellungsprozess
Wir brauchen dazu nicht mehr als einen Computer, eine Kamera (Handykamera reicht vollständig) und ein weißes Blatt Papier. Ich gehe jetzt mal von Windows als Betriebssystem aus. Zunächst legen wir das Papier so über Eck, das wir unser Fahrzeug beim Fotografieren vollständig auf weißem Untergrund und Hintergrund aufnehmen:
Schwerlastwagen – Aufnahme
Das ist auf oberem Bild nicht 100% richtig – hier wäre es besser gewesen für mehr Ausleuchtung von vorne zu sorgen.
Ein Bild mit der Handykamera sollte rechtwinklig von Vorne, vor weißem Hintergrund aufgenommen werden. Dabei für eine gute Ausleuchtung sorgen.
Nun gibt es tausend tolle Programme, um dieses Bild zu zuschneiden, oder die Auflösung zu ändern. Tatsächlich reichen aber die „Bordmittel“ vollkommen aus, für das, was wir vorhaben. 3(Trotzdem ein kleiner Hinweis für die Spezialisten unter euch: Der Fotoeditor in Adobe Premiere Elements hat einen Batchmodus mit dem man alle Bilder auf einen Schlag ändern kann.)
Als Erstes schneiden wir das Bild zu – das funktioniert über die Anwendung „Fotos“, eine Basisfunktion jedes Microsoft Windows PCs.
Über den Icon ganz links gelangen wir in die Änderungsansicht der Anwendung „Fotos“.
Ihr könnt das zurecht geschnittenen Bild ruhig unter dem Originalnamen speichern – wir brauchen das Original jetzt nicht mehr.
Die Pixelgröße könnten wir nun auch in Fotos ändern – ich bin da aber eher ein Freund von „Paint„. Hier kann man auch alle Fotos gleichzeitig selektieren und bearbeiten.
In der Funktionsleiste von Paint gehen wir jetzt auf „Größe ändern“ und ändern die Größe des Bildes. Da dieses Bild ja kontinuierlich in der Software angezeigt wird, und wir u.U. sehr viele solcher Bilder haben – diese aber nur sehr klein als Icon angezeigt werden, reicht hier eine sehr niedrige Auflösung.
Bei der Höhe der Auflösung kommt es auf die eingesetzte Software an. Da ich selbst nur Traincontroller einsetze, habe ich nur von dort die aktuellen Empfehlungen – nutzt doch bitte die Kommentarfunktion wenn ihr Infos von anderen Programmen habt.
Traincontroller: 50 bis maximal 100 Pixel. Grundsätzlich ist die Vorgehensweise im Wiki von Traincontroller beschrieben. Das Programm Trainanimator kann dazu kostenlos von der Webseite des Herstellers geladen werden. Mit diesem werden die Bilder in das interne Format des Typs yrr gewandelt.
Seit Version 10 von Traincontroller ist es möglich, die Pixelgrösse direkt in Trainanimator zu ändern. Ich habe mir trotzdem angewöhnt, dies zunächst mit Paint auf ca. 50 x 200 zu ändern – sonst dauert der Bildaufbau in Trainanimator viel zu lange!
Zu große Bilder führen zu extrem langen Ladezeiten, während der euer PC nicht mit der Steuerung der Loks, sondern mit der Darstellung der Symbole beschäftigt wäre – die Folgen daraus brauche ich wohl nicht weiter zu erläutern…
Achtet auf jeden Fall bei der Speicherung der Bilder, das ihr die von eurem Steuerungsprogramm vorgesehen Pixelgrösse nicht überschreitet!
Traincontroller speichert die Bilder in einem eigenen Format ab unter eurem Homedirectory – typischerweise C:\Users\<Username>\Documents\Railroad & Co\TrainAnimator
Tipp: Da ich häufiger auch Traincontroller im offline-Modus an einem anderen PC starte, und ich dort das Laufwerk D:\users…. verwende, habe ich mir ein virtuelles Laufwerk auf die obige Directory an jedem PC gemappt. Wie das geht beschreibe ich in diesem Artikel. Ich nutze dazu den Buchstaben R:\, sodass R:\Trainanimator immer auf meine yrr-Dateien verweist – egal an welchem Endgerät ich gerade sitze.
Im Ergebnis erhalten wir – mit einfachen Mitteln – Lok- und Wagensymbole, die sofort Rückschlüsse auf das „Original“ und den tatsächlichen Wagen auf der Anlage zulassen.
Artikel aktualisiert am 14.11.2022 Erfahrungen aus 5 Jahren Betrieb mit dem VT 11.5, neues Verfahren zur Vermeidung von Zugtrennung.
Grundsätzliches
Lange Zeit fristete dieser Bericht ein Schattendasein als PDF Dokument – dabei habe ich beim damaligen Umbau viel über den Einbau von LED und Sounddecoder gelernt. Auch lese ich oftmals Berichte, wo zwar der Umbau detailreich beschrieben wird – aber nicht, ob das Ergebnis auch noch nach vielen Jahren so funktioniert wie gedacht.
Daher hier endlich mal eine aktualisierte Version eines alten Dokumentes aus dem Downloadbereich – auch wenn ihr nicht gerade einen VT11.5 optimieren wollt – die hier gezeigten Verfahren kann man für viele Lokmodelle verwenden.
Roco liefert unter der Nummer 63098 und 64119 für das Erweiterungsset seit 2014 ein sehr schönes aktualisiertes Modell eines VT11.5 aus. Unter der Nummer 63099 gibt es auch eine digitalisierte Variante. Für das Modell ist von Roco eine (nicht digitalisierte) Beleuchtung erhältlich.
Der von mir vorgenommene Umbau der nicht-digitalisierten Variante bringt folgende Funktionen mit sich
Front- und Rücklampen werden fahrtrichtungsabhängig weiß/rot umgeschaltet
wie beim Vorbild strahlen nur die unteren Frontlampen – am jeweils rückwärtigen Wagen in rot
Reduzierung der genutzten Digitalspannung durch ausschließlichen Einbau von LED
ESU Sounddecoder mit erweiterten Geräuschfunktionen (aka „PIKO G Projekt“)
Sound im Motorwagen und im Steuerwagen durch Einbau von 2 Lautsprechern.
Führerstandsbeleuchtung sowohl im Steuerwagen als auch im Motorwagen
digital schaltbare Innenbeleuchtung in allen Wagen
verbesserte Stromabnahme über mehrere Wagen
Roco selbst bietet keine dieser Funktionen in der von Haus aus digitalisierten Variante mit Sounddecodern. Mir war aber vor allem die Frontbeleuchtung und die Innenbeleuchtung wichtig, da ein 7-teiliger Zug auch eine hohe Stromaufnahme und damit unnötigen Verbrauch teuren Digitalstroms zur Folge hat. Durch die schaltbare Innenbeleuchtung kann der Zug im Untergrund unbeleuchtet abgestellt werden.
Materialien
Die hier vorgestellte Digitalisierung ist wesentlich günstiger als die Variante von Roco – dort kostet allein der digitale Triebkopf 354€ (die nicht digitale Variante konnte ich in der Bucht neuwertig zu 160€ ersteigern). Hier mal eine Übersicht der erforderlichen Materialien:
Abbildung 1 – LED Meterware
1 rote und 4 weiße SMD LED für Führerstands- und Frontbeleuchtung
Vorwiderstände für LED
3 Mikroschalter Ein/Aus
ein Set kleine Steckverbinder
ESU Sounddecoder 4.0 + 2 x 23er Lautsprecher von ESU a 4 Ohm
Uhlenbrock Funktionsdecoder für Steuerwagen
LED Meterware mit warm/weissen LED (siehe Abbildung)
Vorwiderstände für LED Meterware
Decoderlitze – am besten gleich in 6 verschiedenen Farben
elektrische Buchsen für den VT von www.digital-bahn.de (Sven Brandt)
SMD LED gibt es inzwischen unzählig viele bei den einschlägigen Elektronikherstellern wie Reichelt oder Conrad. Wichtig ist, dass die LED mit einem entsprechenden Vorwiderstand betrieben werden müssen. Dieser Vorwiderstand ist allerdings vom LED Typ abhängig. Dieser LED Rechner ist dabei sehr wertvoll da er entsprechend der Schaltung und dem LED Typ den Widerstand berechnet.
Die LED Meterware (siehe Abbildung 1) bekommt man am günstigsten über e-bay – so habe ich für 60m warm/weiße LED nur 9€ inkl. bezahlt. Diese LED’s lassen sich in 3er Stücken teilen – meine Empfehlung gleich hier: Besser sind LEDs die sich in 4-er Blöcke teilen lassen, um eine gleichmäßigere Ausleuchtung des VT zu erhalten.
Der Funktionsdecoder ist erforderlich, weil der Sounddecoder pro Ausgang nur maximal 250mA an Stromaufnahme erlaubt – wir aber über alle Wagen eine wesentlich höhere Aufnahme haben. Des weiteren könnten wir die dazu notwendige Anzahl an Leitungen nicht über alle Wagen verteilen! (So wären dann z.B. 5 Leitungen für LED, 2 Leitungen für Stromabnahme, 2 Leitungen für Lautsprecher, 2 Leitungen für Stirnbeleuchtungen erforderlich.) Zudem ist ein Funktionsdecoder mit 10-15€ relativ günstig zu erstehen.
Elektrische Kupplungen: Wichtigstes Element sind die elektrisch leitenden Kupplungen von Herrn Brandt . Ohne diese wäre weder ein 2. Lautsprecher möglich noch die verbesserte Stromabnahme über mehrere Wagen hinweg oder die Digitalisierung der Innenbeleuchtung.
Ein Set der Kupplungen von Digital-Bahn (Artnr. „kupp_vt601_erg“) reicht für einen vollständigen 7-teiligen Zug. Es gibt jedoch 2 verschiedene Sets von Kupplungen da Roco teilweise unterschiedliche Kupplungen verwendet: Der Motorwagen hat IMMER eine kurze Kupplung während der Steuerwagen (also der Zugkopf der nicht mit einem Motor ausgestattet ist!) manchmal mit kurzer und manchmal mit langer Kupplung ab Werk ausgestattet ist. Deshalb vorher auf den eigenen Steuerwagen schauen und entsprechend die Kupplungen mit langer oder kurzer Buchse bei Herrn Brandt bestellen.
An Werkzeug reicht was die MOBA Werkstatt hergibt ohne irgendwelche Besonderheiten – Lötkolben und ein Set mit kleineren Schraubendrehern. Pinzetten sind noch wertvoll, außerdem doppelseitiges Klebeband sowie Klebstoff, um die Kabel später zu fixieren. Ach ja: Wer keine Adleraugen hat oder direkt die SMD-LED mit angelötetem Kabel kauft, für den ist eine 3. Hand mit Lupe zu empfehlen.
Umbau Steuerwagen
Zunächst sollten wir uns um den Steuerwagen kümmern1also der Triebkopf ohne Motor. Das Öffnen erfolgt relativ einfach, indem die obere Abdeckung zusammengedrückt wird und dann mitsamt dem Fenstereinsatz für den Führerstand abgenommen werden kann. Wie in der Betriebsanleitung beschrieben, wird danach die Schraube unter dem vorderen Drehgestell gelöst und danach die Schraube von der hinteren oberen Halterung. Bei dieser Schraube ist Aufpassen angesagt! Bei mir hat sich nach mehrmaligen Festdrehen die Schraube durch den Kunststoff gedreht. Man darf die Schraube auf keinen Fall zu fest drehen!
Als nächstes löst man direkt die Schaltplatine und entfernt Lampen und Dioden – beide werden für den weiteren Umbau nicht mehr benötigt.
Decoder Steuerwagen
Liegt der Steuerwagen so geöffnet vor uns sollte zunächst der Funktionsdecoder an seinen Platz (der hier zum Glück reichlich vorhanden ist) unter der Schaltplatine. Selbstverständlich kann man auch einen anderen Funktionsdecoder als den Uhlenbrock verwenden (so hat auch digital-bahn.de einen sehr günstigen und genau den Anforderungen entsprechenden Funktionsdecoder im Programm). Jedoch sollte dieser an mindestens einem seiner Ausgänge eine Stromaufnahme von mindestens 1 A vertragen. Man sollte bei jeder LED mit ca. 25mA rechnen. Wer 8 LED in jedem Wagen verbaut, hat somit bei 5 Wagen eine Leistungsaufnahme von 1 A. Außerdem sollte der Decoder 4 Ausgänge aufweisen:
A1 Führerstandbeleuchtung
A2 Innenbeleuchtung Wagen
A3 Frontlicht
A4 Rücklicht
Die Aufteilung ist wichtig, weil beim Uhlenbrock nur A1 mit A2 und A3 mit A4 gemeinsam gedimmt werden können.
Abbildung 2 – VT11.5 Steuerwagen – Leiterplatine
An 3 Stellen müssen wir die Leiterbahnen auftrennen (siehe gelber Pfeil) Danach werden 4 Löcher mit einem 1mm Bohrer genau über der Lichtaustrittsöffnung gebohrt (oranger Pfeil). An diese Stelle kommen nachher die beiden LED übereinander – jeweils die weiße und die rote LED.
Nun werden die Dioden entfernt und an deren Stelle die Vorwiderstände für die jeweils rote und weiße LED eingelötet.
Bevor die Leiterplatte verkabelt wird, müssen die SMD LEDs noch mit Anschlusskabeln versehen werden. Optimal wäre wenn man für alle 6 Kabel auch 6 unterschiedliche Farben hätte – leider war mein Mobahändler allerdings nur mit 4 Farben bestückt, sodass ich folgende Einteilung bei mir vorgesehen habe:
rot – LEDs Pluspol
Blau – LEDs Minuspol
Grau – gibt es 2x für die Lautsprecher
Schwarz – gibt es ebenfalls 2x für die Stromzuführung vom Gleis
Abbildung 3 – SMD LED Löten
Für das Löten der SMD LED sollte man schon sehr genau hinschauen. Im Netz gibt es diverse Anleitungen, wie man SMD LEDs am besten lötet – deshalb erspare ich mir hier die Beschreibung. Ich kann allerdings die Nutzung von doppelseitigem Klebeband gemäß Abbildung sehr empfehlen
Dabei darauf achten, dass man den Pluspol auch wirklich am Pluspol anlötet! Die roten Anschlusskabel für die rote und weiße LED müssen gerade so lang sein, dass sie bis zum Anschluss auf der Platine reichen (oranger Pfeil), während der blaue Anschluss jeweils an A3 und A4 des Decoders angeschaltet werden. Der blaue Anschluss für die weiße LED wird außerdem nachher noch an die 3. LED geführt welche das 3. Spitzenlicht wiedergibt.
Ich habe mir angewöhnt alle LED vor dem Einbau erst zu testen – was mit einem entsprechenden Trafo und einer fliegenden Verkabelung recht schnell vonstatten geht. Dabei sollte man unbedingt eine regelbare Gleichstromquelle verwenden – und natürlich darauf achten die LED mit der richtigen Polung anzuschließen!
Abbildung 4: Die beiden LEDs für die unteren Lampen werden dann übereinander geführt, sodass sich von vorne nebenstehendes Bild ergibt. Deutlich sind hier die beiden unterschiedlichen LEDs zu erkennen. Am Boden der Durchlassöffnung wurde der Rahmen mit ein wenig Isolierband gegen Kurzschlüsse gesichert. Wichtig ist, dass beide LEDs nahezu übereinander liegen (wer Spaß hat kann auch zweifarbige LED verwenden – dafür braucht man dann aber wirklich Adleraugen, um die 4 Anschlüsse an eine SMD LED zu bekommen).
Verkabelung Steuerwagen
VT11.5 Motorwagen – 3. Spitzenlicht
Im Wagenboden liegen bereits die schwarzen Kabel der Stromzuführung, die von den 4 Achsen abgenommen werden. Ein Kabel wird direkt mit dem Decoder verbunden, wobei man an der Verbindungsstelle noch ein weiteres Kabel anlötet welches später an die stromführende Kupplung angelötet wird. Der Pluspol des Decoders wird auf die Platine geführt (türkisfarbener Pfeil) und die Platine wie im Bild verkabelt.
Bereits jetzt kann man ausprobieren, ob der Decoder mit den LED auch wirklich funktioniert. Dabei muss allerdings beachtet werden, dass der Decoder nur programmierbar ist, wenn an A1 auch ein ausreichend groß dimensionierter Verbraucher angeschlossen ist. Der Anschluß der LED an A1 reicht nicht aus! Ich habe daher eine 12 V Glühbirne an A1 angeschaltet (weißer Pfeil). Außerdem empfiehlt es sich am Decoder anfangs jedem Ausgang genau eine Funktionstaste zuzuordnen, also F1 zu A1, F2 zu A2 usw.
Motorwagen – oberes Spitzenlicht
Wenn die weiße LED eingeschaltet ist, wird das Licht der roten LED überdeckt – daher nicht etwa denken, dass die rote LED nicht funktioniert! Funktioniert auch dieser Decodertest, kann die 3. LED für das Spitzenlicht montiert werden gemäß Abbildung.
Diese LED wird mittels doppelseitigem Klebeband fixiert – dabei sollte auch hier der zugehörige Widerstand nicht vergessen werden. Damit die LED möglichst aufrecht steht und in Richtung des Spitzenlichts zeigt,wird dieses mit einem Kunststoffring (oder was sich sonst in der Bastelkiste findet) aufgerichtet
Motorwagen – Funktionsdecoder programmieren
Nun sollte wieder ein Funktionstest erfolgen:
bei F1 brennt nur die spätere Führerstandbeleuchtung
bei F2 brennt nichts – F2 ist für die Innenbeleuchtung vorgesehen
F3 (weiss) sollte bei Vorwärtsfahrt angehen
F4 (rot) bei Rückwärtsfahrt
Wenn dies einwandfrei funktioniert, wird A1 auf F11 und A2, A3 und A4 auf F0 gelegt. Man kann auch eine andere Kodierung verwenden, allerdings soll der gesamte Zug ja nachher unter einer Adresse ansprechbar sein (bei mir die Adresse 11). Daher muß der Decoder auf Adresse 11 antworten. Wird dann hinterher auch der ESU Decoder auf die 11 programmiert, so werden beide Decoder mit F0 die entsprechende Funktion einschalten.
Die Tatsache, dass beide Decoder auf die Adresse 11 reagieren, macht allerdings die Programmierung schwierig, wenn der gesamte Zug später auf dem Programmiergleis steht. Genau deshalb verwenden wir die Mikroschalter ,die zwischen Stromversorgung und Decoder geschaltet werden. Sie dienen später dazu genau den zu programmierenden Decoder auszuwählen. Es nutzt übrigens nichts, nur den Steuerwagen (wenn man diesen Programmieren will) ins Programmiergleis zu stellen weil wir ja später eine durchgehende Stromversorgung haben. Alternativ kann man höchstens den Zug zur Programmierung immer trennen und dann den getrennten Zugteil programmieren.
Motorwagen Stromführende Kupplung
Hier mal eine Übersicht, wie unser Motorwagen jetzt ausschauen sollte – wobei hier jetzt auch schon die Lautsprecherkapsel mit eingebaut ist (da der Lautsprecher nicht mit dem Funktionsdecoder verbunden wird, sondern nur über die Kupplung eine Verbindung zum Sounddecoder im Motorwagen hat)
VT11.5 Motorwagen Gesamtbild
Nun sollten wir die stromführenden Kupplungen belegen. Diese bestehen jeweils aus einer Buchse und einem Stecker. Wie man die Kupplungen richtig zusammen lötet ist hinreichend hier beschrieben – deshalb erspare ich mir diesen Teil. Auch beschreibt Herr Brandt sehr detailliert in seiner Dokumentation, was beim Zusammenbau zu beachten ist.
Was man allerdings auch beachten sollte: War es vorher möglich die Wagen, sowohl links- als auch rechtsherum anzukuppeln, ist dies mit den elektrischen Kupplungen nur noch in eine Richtung möglich, da jeder Wagen jeweils einen Stecker und eine Buchse besitzt und somit die Einbaurichtung im Zug vorgegeben ist. Ist der siebenteilige Zug erst einmal zusammen gebaut und steht am Stück auf dem Gleis, wird man ihn kaum zum Wenden wieder herunternehmen – es sei denn man hat eine Kehrschleife, in der ein Wenden möglich ist. Beschriften Sie daher ihre Wagen am Wagenboden nach ihrer Reihenfolge im Zug.
Seite
Position
Buchse
Stecker
Unterseite
Hinten
Schwarz 1
Rot
Mitte
Blau
Grau 2
Vorne
Grau 1
Schwarz 2
Oberseite
Hinten
Rot
Schwarz 1
Mitte
Grau 2
Blau
Vorne
Schwarz 2
Grau 2
Belegung elektrische Kupplungen
Stecker und Buchse wechseln die Belegung von unten nach oben! Um Fehler zu vermeiden erstellt man einen Belegungsplan von Stecker und Buchse. Das sieht bei mir so aus:
Für die Tabelle gilt, dass der Stecker beim Löten immer nach links liegen muss 2als Eselsbrücke: Draufsicht von oben und Steuerwagen Front zeigt nach links, die Buchse nach rechts. Hier wird auch deutlich, warum es effektiver ist, 6 Farben zu verwenden anstatt nur 4!
Ich habe mich auf folgende Farbzuordnung festgelegt (ja – es gibt eine NEM Farbzuordnung, die ich aber ob der eingeschränkten Mittel leider nicht nutzen konnte).
Grau = Lautsprecher. +/- spielt hier zunächst noch keine Rolle – muss man später eh ausprobieren (s.u.).
Schwarz 1 = linke Schiene bei Steuerwagen nach links
Blau = LED –
Rot = LED +
Da man Stecker und Buchse auch schnell versehentlich falsch herum montiert, wird jeder Stecker und jede Buchse auf der geplanten Oberseite mit einem schwarzen Filzstift markiert.
Auch hat es sich bewährt die Buchsen der Kupplungen schon vor dem Einbau in Serie zusammen zu löten, um Fehler zu vermeiden – man muss dann danach nur noch die Kabel durch den Boden führen und die Stecker anlöten. Die Führung der Kabel kann problemlos im unteren Bodenbereich erfolgen, die Kabel sollten allerdings nicht straff im Wagenboden verlegt werden, um den Kupplungen genug Spiel in Kurven zu lassen. Außerdem die Kabel möglichst nicht übereinander legen, da es nur wenig Spielraum zwischen Beschwerungsblock und oberem Einbaurahmen gibt.
Achtung: Das Drehgestell des Motorwagens hat – wie auch der Zwischenwagen – einen Steg welcher vor dem Zusammenbau ebenfalls getrennt werden sollte. Bei mir hat dieser Steg zu Entgleisungen in einer Kurvenüberhöhung 500mm geführt (siehe auch Beschreibung beim Zwischenwagen und Abbildung 10).
Zwischenwagen
Die normalen Zwischenwagen sind vom Grundsatz her identisch aufgebaut. Allerdings: Da die Wagenrichtung jetzt vorgegeben ist sollte man schon beim Einbau der Kupplungen die spätere Zugzusammenstellung beachten . Bevor man das Gehäuse abnimmt macht man sich am besten mit Tesafilm Markierungen an die jeweiligen Seiten machen.
Der Grund:
Der Rahmen muß später in Flucht mit den eingeklappten Trittstufen montiert werden. Wer genau hinschaut erkennt im Rahmen diese Trittstufen.
Die Züge wurden immer so zusammengestellt , dass sich die Einstiegstüren zwischen zwei Wagen sich nie gegenüber lagen, um lange Wege beim Einsteigen zu vermeiden. Das sollte man auch im Modell beachten.3wer sich am Schluß mein Modell anschaut wird feststellen, daß ich diese Regel selbst an einer Stelle nicht eingehalten habe und genau diesen Fehler gemacht habe. Zur Korrektur müsste der gesamte Kupplungsteil abgelötet, gedreht und wieder neu angelötet werden.
Die Arbeiten an den Wagen beschränken sich darauf, einerseits die LED für die Beleuchtung einzubauen und andererseits die Anschlüsse an die Schienenversorgung durchzuführen. Die Kabel für den Lautsprecher werden ausschließlich nur durch den Wagen hindurch geführt.
Der Wagen ist relativ einfach zu öffnen. Ein kleiner Schraubenzieher wird in die Nut zwischen Wagenkasten und Aufbau eingeführt, um dann durch leichte Drehung des Schraubenziehers die Rastnasen vom Unterbau zu trennen:
In gleichem Maße wird mit dem Dach verfahren. Am Schluss sollten wir folgende Teile vorfinden
VT11.5 Wagen – Übersicht
Hier ist jetzt die erste wichtige Fräsarbeit durchzuführen.
An jedem Drehgestell findet sich eine Verlängerung des Drehgestells in Form eines Stegs, welcher etwas überhöht ist. Ich vermute, dass es sich dabei um die Aufnahme für die Stromabnahme bei Kauf einer Original-Roco Innenbeleuchtung handelt – es kann aber auch sein, dass es für einen Schleifer bei Wechselstromfahrern ist.
Dummerweise sitzt diese Verlängerung extrem eng unter der Kupplung und wenn die Kabel angelötet sind, brechen diese meist schnell ab .
Da wir dieses Teil nicht benötigen (der Betrieb wird damit auch nicht verbessert…), wird es einfach ab gefräst. Das geht am besten mit einem kleinen Dremel oder einer Laubsäge – sonst muss man halt die Feile nehmen. Das Ergebnis seht ihr hier links im Bild
Der 7-teilige Zug hätte insgesamt 28 Stromabnahmepunkte wenn man jedes Drehgestell anschließen würde. Das ist aber für unseren Verwendungszweck nicht erforderlich. Genau genommen würde es reichen, wenn nur der Motorwagen und der Steuerwagen mit Stromabnahmepunkten versorgt wären. Allerdings kann dies zu Problemen mit elektronischen Steuerungen wie z.B. Traincontroller führen, da der Abstand zwischen den beiden Wagen sehr lang wäre und der gesamte Bereich zwischen Motorwagen und Steuerwagen nicht überwacht ist. Daher habe ich jeweils das linke und das rechte Drehgestell pro Wagen einseitig an die durchgehende schwarze Stromleitung angeschaltet.
Update 2022: Im laufenden Betrieb kam es nach mehreren Monaten problemlosen Betriebs, gleich zweimal zum Ausfall des eingebauten ESU Sounddecoders. Netterweise hat ESU diesen Decoder kostenlos ersetzt. Inzwischen habe ich mich von der durchgehenden Stromabnahme verabschiedet:Nur noch der Motorwagen und der direkt dahinter liegende Zwischenwagen ist gemeinsam mit dem Sounddecoder verbunden. Seitdem (inzwischen sind ca. 4 Jahre vergangen), gab es auch keinen Ausfall mehr des Decoders. Ich habe leider keine Ahnung, warum der Decoder damit Probleme hatte, aber die Lösung scheint funktioniert zu haben.
Zwischenwagen – Innenbeleuchtung
Rotes und blaues Kabel werden über die Übergänge in den Innenraum geführt. Dies wäre auch über den Innenraum selbst möglich, aber durch die Führung über die Übergänge vermeidet man störende Kabel beim Blick in den Innenraum
VT11.5 Wagen – Led Beleuchtung
Auch wenn es in diesem Falle nicht unbedingt erforderlich ist, werden die Kabel mit kleinen Steckverbindern versehen, um die Abnahme des Daches im Wartungsfall zu vereinfachen.
Die Kabel der Stromzuführung und des Lautsprechers werden unter dem Kunststoffgewicht verlegt. Um den Kabelsalat zu vereinfachen, aber auch, um zu vermeiden das die Kabel übereinander liegen (wodurch sich das Gehäuse nicht mehr aufsetzen lassen würde) wird doppelseitiges Klebeband zur Fixierung verwendet.
Motorwagen
Bevor wir mit dem Umbau des Motorwagens beginnen, empfiehlt es sich jetzt entsprechende Testfahrten durchzuführen. Dazu benötigt der Motorwagen lediglich seine kurze Kupplung. Wie von Herrn Brandt beschrieben ist es bei meiner Serie zwingend erforderlich gewesen die Kupplung am Motorwagen nicht nur rund, sondern diese auch möglichst dünn zu feilen. Wichtig ist, dass sich die Kupplung auch nach der Befestigung der Schraube noch im Schacht bewegen lässt. 4wenn der Motorwagen sich später, vornehmlich in engen Kurven, von dem Rest des Zuges abkuppelt, so liegt dies oft daran, dass die Kupplung nicht genug Bewegungsfreiheit hat. Dünneres Feilen um nur wenige 1/10 mm hat hier Abhilfe geschaffen. Besser anfangs zu wenig abfeilen anstatt zu viel!
Bei den Testfahrten kam es bei mir in einer Kurve von 500mm (alle meine Radien sind maximal 50cm), die mit einer Überhöhung versehen war zu Entgleisungen des Motorwagens. Genaue Analysen zeigten, dass die Schürze in diesem Bereich sehr eng anliegt. Bei mir hat es geholfen die Schwenkfreiheit der Kupplung durch Kabelverlegung zu verbessern. Wer engere Kurven hat, der muss u.U. die Schürze etwas weiter fräsen.
Als nächstes kommt der Einbau des Decoders was aufgrund der 8-poligen Schnittstelle wenig Probleme bereiten sollte. Die vorhandene Platine benötigt ebenfalls keine Änderung. Nur unser Schalter wird wieder eingebaut – dabei muss einer der Schienenkontakte des vorderen Drehgestells abgelötet werden und mit an den Schalter gelegt werden:
VT 11.5 – Decoderplatine des Motorwagens
Der Decoder selbst kann ziemlich weit nach vorne über die beiden Dioden kommen und hat dort noch genügend Platz. Die Dioden und Widerstände können an ihrem Platz verbleiben, da die Platine bereits für eine Schnittstelle vorbereitet ist.
Schwieriger ist es den Platz für den Lautsprecher zu finden. Hier kommt wieder die Fräse zum Einsatz – wobei nur ein kleiner Teil über dem Motor ausgefräst werden muss:
Zum Einsatz habe ich 2 ESU Lautsprecher 23er mit 4 Ohm verwendet die – anders als bei ESU angegeben – in Reihe geschaltet werden! Dadurch ergeben sich wiederum 8 Ohm – was allerdings ein etwas geringeren Lautstärkepegel bedeutet (was aber dem Sound nachher keinen Abbruch tut!).
Der 2. Lautsprecher wurde bereits anfangs in den Steuerwagen eingebaut. Fixiert wird der Lautsprecher mit Kunstoffkleber aus einer Klebepistole
VT11.5 Motorwagen – Einbau Lautsprecher
Problematisch ist jetzt nur, dass für alle CV Einstellungen die den Sound betreffen der 2. Lautsprecher ebenfalls mit angeschlossen sein muss. Um dies zu umgehen und die Lok auch ohne angeschlossenen Steuerwagen testen zu können, kam nochmals ein Mikroschalter zum Einsatz. Dieser verbindet entweder beide Lautsprecher oder nur einen Lautsprecher.
Eine Markierung auf dem Schalter zeigt mir an welche Einstellung beiden Lautsprechern entspricht. Relevant ist dies nur für die Programmierung – im späteren Betrieb steht der Schalter immer so das beide Lautsprecher aktiv sind. Wer – wie hier beschrieben – einen ESU Decoder verwendet kann sich die Schalter übrigens sparen. Durch den s.g. Decoderlock ist es möglich, dass bei der Programmierung der Decoder selektiv ausgewählt werden kann5dann sollte man nur vor der Programmierung immer daran denken, am richtigen Decoder den Lock zu entfernen bzw. zu setzen.
Motorwagen – Decoderprogrammierung
Die Details wie ein ESU Sounddecoder programmiert wird ist der jeweiligen Betriebsanleitung zu entnehmen. Bei mir kam ein Loksound V4 (November 2013) zum Einsatz. Wer einen ESU Lokprogrammer zum Laden der Geräuschprojekte hat sollte sich das ESU Projekt für den PIKO VT11.5 laden, da in diesem Projekt der 2. Motor getrennt angesteuert werden kann. Leider hat der Decoder nur einen Lautsprecheranschluss – daher hört man natürlich den 2. Motor auch über beide Lautsprecher. Glücklicherweise hatte der Fachhändler meines Vertrauens die Möglichkeit den Decoder mit dem entsprechenden Projekt zu laden. An dieser Stelle auch mal ein herzliches Dankeschön – auch an die Kollegen bei Rössler die dort die Zeit nahmen mit mir dieses Projekt zu diskutieren!
Hier nur einige Besonderheiten die speziell für diesen Zug zum Einsatz kamen:
Lautstärke: Sehr von Vorteil ist die Funktion der Lautstärkeregelung über Funktionstasten. Dazu sollte man sich mit den s.g. Mappingzeilen vertraut machen.
Umstellung AUX2 auf LED Typ (Neonlampe) mittels CV32 auf 0 und CV283=16, CV286=5, CV287=128
Gleichzeitig wurde über die Mappingzeile die Bedingung eingestellt, daß der Motorwagen nur dann den Führerstand erleuchtet wenn der Zug steht. Für den Steuerwagen kann dies aufgrund der fehlenden Funktionalität nicht eingestellt werden (hätte dort aber auch keinen Sinn, weil der Decoder ein reiner Funktionsdecoder ist und nicht erkennen kann ob der Zug steht oder nicht). Um mit der Mappingzeile den durch das Projekt voreingestellten Mappings nicht in die Quere zu kommen empfiehlt es sich von unten nach oben eigene Mappings zu erstellen – also ab Zeile 40. Mein o.g. Mapping habe ich in Zeile 33 durchgeführt: CV32 muß auf 4 sein, CV257 danach auf 18 (CV A) und CV266 (CV K) auf 8 (AUX2 an), CV260 (CV D) auf 4 (F11 = Führerstandbeleuchtung).
Anpassung der Langsamfahreigenschaften. Dies ist notwendig weil der Zug in geschobenem Zustand sich bei mir nur ruckartig in den unteren Spannungsbereichen bewegte. Hier sollte man die ESU Parameter CV52 und CV51 erhöhen. Bei mir waren die Werte 50 und 10 zielführend.

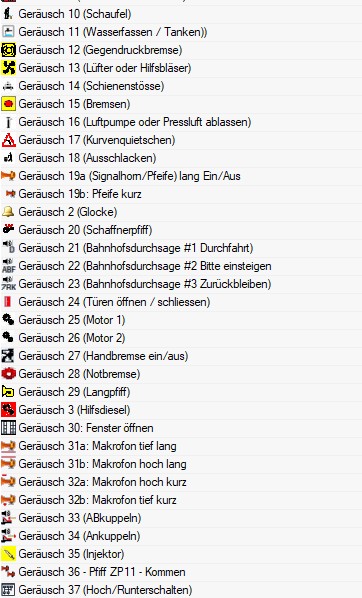

Das Gesamtprojekt hat folgende Funktionstasten zugeordnet – wobei Licht und F11 neu hinzu gekommen sind6F11 ist im Geräuschprojekt mit dem Kupplungsvorgang belegt – dieser musste dafür weichen – schliesslich wird unser Zug so schnell nicht wieder entkuppelt...
Taste
Funktion
F0
Licht vorn und Innenraum
F1
Motor #1
F2
Signalhorn
F3
Motor #2
F4
Hilfsdiesel
F5
Kompressor
F6
Beschleunigungs-/Bremszeit, Rangiergang
F7
Kurvenquietschen
F8
Führerstandslicht ein/aus (AUX)
F9
Pressluft ablassen
F10
Schaffnerpfiff
F11
Innenbeleuchtung
F12
Sanden
F13
Bremse lösen/anlegen
F14
Bahnhofsdurchsage #1
F15
Kurzpfiff
F16
Türe Öffnen/Schließen
F17
Schienenstöße
F18
Bahnhofsdurchsage #2
F19
Kuppeln
F20
Bahnhofsdurchsage #3
F21
Lüfter
Funktionsbelegung VT 11.5
Die Funktionstastenzuordnung wurde wie zu einem Großteil aus dem Geräuschprojekt von ESU übernommen. Lediglich das Licht wird bei mir generell gemeinsam für Innenraum und Frontbeleuchtung /Rücklicht geschaltet.
Wer mit einer digitalen Steuerung arbeitet kann dort ebenfalls noch Bedingungen definieren.
Traincontroller
Wer keinen Traincontroller (TC) im Einsatz hat kann die folgenden Zeilen überlesen. Auch wird vorausgesetzt, dass jeder der mit TC seine Anlage steuert sich mit diesem Programm entsprechend auskennt. Daher auch hier nur die Besonderheiten:
Das Einmessen der Lok erfolgte nur mit dem Motorwagen. D.h. der Rest des Zuges wurde getrennt. Generell ist dabei so zu verfahren wie auch in dem entsprechenden TC Wiki beschrieben. Zum Einmessen wurden CV3 und CV4 auf 0 gesetzt.
Die Loklänge gemäß der Zuglänge definieren – also ziemlich genau 152cm. Die Wagen wurden dann alle mit Länge 0 definiert.
Der VT11.5. hat leider das Problem, daß das 1. Drehgestell des Motorwagens mit Haftreifen versehen ist. Das führt dazu, daß die vordersten Räder des Motorwagens nur sporadisch Kontakt haben. Ich habe daher den Kontaktpunkt für Vorwärtsfahrt auf das 2. Rad des Drehgestells gesetzt.
Und hier dann endlich der Lohn der ganzen Arbeit anhand eines Videos
Nutzung auf eigene Gefahr und ich übernehme keinerlei Anspruch auf Vollständigkeit etc. (C) Mai 2015
Nachtrag April 2022
Nach einem Jahr intensivem Betriebs des Zuges, gab es dann aber doch noch Probleme. Der Zug hat immer wieder an unterschiedlichen Positionen – meist aber immer irgendwo an den Zwischenwagen, entkuppelt. Das hat man bei geschobenem Zug natürlich erst gemerkt, wenn die Beleuchtung nicht mehr funktionierte, oder die Betriebsgeräusche nicht mehr funktionierten.
Nach einer genaueren Analyse zeigte sich, dass die elektrischen Kupplungen von Herrn Brandt mit der Zeit ausleiern. Dies tritt vor allem dann auf, wenn der Zug häufig gezogen wird – hier sind dann die Zugkräfte doch höher als dies dauerhaft für eine sichere Verbindung ausreicht.
Mittels eines 3D Druckers wurde ein Klipp erstellt, mit dem die Kupplungen sicher zusammengehalten werden. Es reicht, wenn nur ein Teil der Problem-Wagen damit ausgestattet wird. Damit habe ich seit nun 2 Jahren jetzt keine Entkupplungsprobleme mehr!
Eine Kopie der Druckdatei findet ihr im Downloadbereich zur freien Verfügung
Rückmeldung mit S88? „Lass die Finger von“ – „bloß nicht“ – „uraltes Teil“ – „viel zu langsam“ – „störanfällig ohne Ende“ – das sind so die typischen „Rückmeldungen“ die ich schon bekommen habe.
Aber ich verwende ihn trotzdem! Und ich habe – inzwischen – keinerlei Probleme mehr damit. Sicher gibt es inzwischen neuere Bussysteme wie BiDiB, Loconet oder RS – allerdings haben diese den Nachteil doch alle sehr speziell zu sein – für kein anderes Bussystem gibt es so viele Varianten, Selbstbauten und Hersteller (und das spiegelt sich natürlich auch im Preis wieder).
Noch ein Hinweis: Ich beziehe mich zwar im folgenden vor allem auf 2L – das Gesagte gilt aber größtenteils genauso für 3L, da der S88 Bus unabhängig vom verwendeten Gleissystem ist.
Hintergrund
Allerdings musste ich einiges an Lehrgeld bezahlen – und am Anfang lief es gar nicht gut mit dem S88 Bus. Aber was habe ich angestellt, damit es gut funktioniert? Dazu hier einige Tipps.
Zunächst mal etwas grundsätzliches: Der S88 ist ein sehr altes Rückmeldesystem – ursprünglich von Märklin entwickelt mit einer Übertragungsgeschwindigkeit eines Akkustikkopplers (2400 baud). Aber das ist inzwischen Vergangenheit. Wer sich eingehend mit der Technik befassen will, dem seien folgende Links empfohlen (ohne Anspruch auf Vollständigkeit):
Link
Eine Beschreibung von Karsten Tams – obwohl von einem Hersteller, halte ich es für eine der besten Beschreibungen zum S88 Bus
Schaut euch vor der Nutzung die Technik des S88 Busses an – dazu sollten die Links helfen.
Aber warum benötigt man überhaupt eine Rückmeldung (das steht leider nämlich nicht in den Beschreibungen)?
Rückmeldung und die Steuerungssoftware
Dazu sollte man sich anschauen, wie eine Steuerungssoftware überhaupt erkennen kann, das ein Zug sich von A nach B bewegt. In der Regel werden dazu – wie auch bei der richtigen Bahn – Blöcke verwendet. Nehmen wir ein einfaches Beispiel:
Auf der Anlage steht ein Zug auf dem Gleis. Das linke Gleis ist mit einem S88 Melder versehen, das rechte Gleis ebenfalls. Das Gleis ist zwischen Melder 1 und Melder 2 unterbrochen.
Abbildung 1: Zugmeldung mittels S88 – mit Zug im Block
Unsere Steuerungssoftware stellt das Gleis in Form von 2 Blöcken dar – dabei wird jedem Block der entsprechende Melder zugeordnet. Die Gleisverbindung zwischen den Blöcken wird durch eine Verbindung markiert.
Unser Zug bewegt sich von links nach rechts. Es gibt unterschiedliche Melder, aber in unserem Beispiel gehen wir mal von Meldern aus, welche das gesamte Gleis melden (Dauerbelegtmelder)1es gibt auch Punktmelder die nur reagieren, wenn der Zug einen bestimmten Punkt passiert hat – für den grundsätzlichen Ablauf ist dies aber erst einmal egal. Die Melder reagieren auf den Spannungsabfall, den ein Widerstand zwischen dem Plus und Minuspol verursacht. Das kann der Motor der Lok selbst sein, aber auch ein hochohmiger Widerstand zwischen Plus und Minus2hier ist übrigens auch ein wesentlicher Unterschied zu den Punktmeldern. Dazu kann man die Achsen der Wagen mittels Widerständen überbrücken (mehr dazu weiter unten). Wenn nun unsere Lok zwischen linkem und rechten Gleis steht3 (oder fährt – auch eine stehende Lok verursacht einen Widerstand über den Motor – insbesondere weil bei Digitalsteuerung immer eine Spannung anliegt, auch wenn die gerade gesteuerte Lok sich nicht bewegt), dann wird der linke und der rechte Melder auslösen.
Abbildung 2, Zugmeldung mit S88 – Zug zwischen den Blöcken
Unser PC wird also jetzt beide Blöcke als belegt melden – was ja auch vollkommen in Ordnung ist. Beachtet, ab wann der rechte Block als belegt erkannt wird. Nämlich erst wenn der erste Widerstand entdeckt wurde – und das ist die erste Achse die einen Widerstand verursacht!
In obigem Beispiel haben wir eine Dampflok die vorne eine s.g. Vorlaufachse hat. Diese Vorlaufachsen sind in der Regel nicht zur Stromversorgung der Lok genutzt – deshalb erzeugen sie auch keinen Widerstand und erst bei der ersten stromversorgenden Achse wird der Zug im neuen Block gemeldet.
Warum ist das wichtig? Das hat mit unserer Steuerungs-Software zu tun. Wenn wir später punktgenau halten wollen, muss die Software wissen, wie viel Abstand zwischen Zugbeginn und erster meldender Achse ist! Sonst hält unser Zug immer dort, wo die erste Meldeachse ist – und der nächste Zug hat seine vordere Meldeachse natürlich an einem anderen Punkt, würde also auch an anderer Stelle halten. Deshalb wird der Steuerungssoftware mitgeteilt, wie der Abstand zwischen Beginn der Lok und erster Meldeachse ist.
Und da haben wir schon das erste Problem: Was ist wenn die Meldeachse verdreckt ist? Oder die Achse hat Haftreifen und meldet mal und mal nicht? Auch dafür gibt es Lösungen – die habe ich aber in einem extra Blog – Haltmelder – oder: Wann erkennt der PC, das der Zug am Ziel ist? – beschrieben. Aber gehen wir mal davon aus, das unser Zug sich weiter bewegt. Sobald im linken Gleisbereich keine meldende Achse mehr vorhanden ist (!), wird unser Bild so ausschauen:
Erst jetzt würde die PC Software den linken Block als unbelegt definieren und ein neuer Zug könnte dort einfahren. Hätten wir einen Wagen verloren (weil dieser sich vielleicht entkuppelt hat oder entgleist ist), dann wäre der vorhergehende Block immer noch belegt und nach wie vor könnte kein Folgezug in den belegten Block einfahren.
Das gilt aber alles nur, wenn alle Fahrzeuge gemeldet werden können – und das ist wiederum nur der Fall, wenn ein Widerstand vorhanden ist – entweder in Form eines Motors, oder aber auch einer Lichtquelle wie der Innenbeleuchtung oder eines realen elektronischen Bauteils. Da die meisten Güterwagen unbeleuchtet sind, empfiehlt sich natürlich gerade diese mit einem Widerstand zu versehen – doch davon später mehr.
Mal von der geraden Strecke mit mehreren Blöcken, abgesehen 4da ist es ja einfach – wir machen die Trennstellen einfach am Blockende, aber: Wo soll ich denn jetzt die Trennstellen im Gleis machen? Das hatte ich am Anfang auch falsch gemacht, weil es ja doch ziemlich einfach ist die Trennstelle direkt hinter der Weiche zu machen – schließlich muss man an dieser Stelle eh‘ einen Schienenverbinder einsetzen:
Wenn der letzte Wagen nicht mehr auf der Weiche steht, sondern hinter der Weiche, dann ragt dieser in der Regel immer noch in das s.g. Lichtraumprofil – ein Zug in das Nachbargleis würde also unweigerlich einen Zusammenstoß produzieren
Wie auf dem Bild zu ersehen, würden die Schienenverbinder der Weiche ein ganzes Stück vor diesem Bereich des Zusammenstoßes liegen. Daher muss man die Trennstelle versetzen bis zu dem Punkt wo beide Wagen noch gefahrlos aneinander vorbeikommen (siehe dazu auch das Bild weiter unten)
Trennstellen nicht direkt hinter der Weiche erstellen, sondern innerhalb des Lichtraumprofils.
Trennstellen im Schattenbahnhof
Besonderheit in der Einfahrt in den Schattenbahnhof: Wer seine Anlage mit einer PC Software steuert, der hat auch die Möglichkeit Züge im Untergrund aufreihen zu lassen5ich kenne allerdings nur Traincontroller – dort ist das der Fall und wird auch bei mir so verwendet. Dabei werden die Züge im Abstand hintereinander abgestellt. Dazu ist es nicht erforderlich jeden Zug mit einem Melder zu versehen. Die Software kennt die Länge der Züge und reiht diese hintereinander auf. Dazu ist aber erforderlich, das ein in die Blockstelle einfahrender Zug auch von der Software erkannt wird.
Das nebenstehende Beispiel zeigt die Situation. Wenn wir nun an den Schienenverbindern ebenfalls eine Trennstelle einrichten, so können wir den Bereich zwischen den Trennstellen in jedem Gleis
mittels nur einem einzigen Melder absichern. Das spart nicht nur Melder sondern schont auch massiv Finanzen und Verkabelungsaufwand!
Obiges Beispiel zeigt auch, das ein Belegtmelder nicht zwingend nur für ein Gleis zuständig sein muss. Eine Gleisharfe in die eh zum Zeitpunkt x nur ein Zug einfahren kann, kann für jedes Gleis diesen hier gezeigten und immer gleichen Einfahrmelder verwenden – schließlich sollte unser Zug (bzw. der letzte Wagen) niemals dauerhaft auf diesem Melder stehen bleiben.
Keine zu langen Meldestrecken verwenden. Ein guter Richtwert sind Blöcke von maximal 4m. Es gibt diverse Hinweise im Netz, die nur 3m empfehlen – in Nächternhausen ist mein längster Block 4m lang und macht keine Probleme. Wichtig ist dabei nur, das man die Spannung bei solch langen Blöcken an mindestens 2 Stellen einspeist.
Trennstelle an einer Drehscheibe
Das obige Prinzip einer Meldung einer Weichenstrasse lässt sich auch bei einer Drehscheibe anwenden.
Normalerweise benötigen hier alle Abgangsgleise jeweils einen S88 Melder – somit bräuchten wir in diesem Beispiel 8 Melder (ohne den Melder auf der Bühne selbst). Es geht aber auch mit nur 2 Meldern – jeweils die rote und grüne Markierung. Die Länge des Meldegleises sollte dabei so kurz sein, das kein Zug je dauerhaft auf diesem Gleis stehen bleibt (wie es ja auch im Original einen Mindestabstand von der Grube gibt). Wichtig ist nur, das gegenüberliegende Gleise unterschiedliche Melder haben.
Wäre das nicht der Fall, könnte der PC nicht erkennen in welche Richtung ausgefahren wird bzw. aus welcher Richtung eingefahren wird.
Es gibt diverse Hersteller von S88 Modulen – Digikeys, Litfinski, ESU, Tams, Märklin usw. Seit kurzem auch einige vielversprechende „StartUps“ – wie der neue LoDi-S88 Commander mit dem es möglich ist auch mehrere Busse zu verwalten6wäre ich nicht zufrieden mit meinem HSI-11 würde ich mir den auf jeden Fall mal anschauen. Bei den Rückmeldern zur Gleisüberwachung sind dabei zwei Arten zu unterscheiden:
von Massemeldern und Strommeldern
Massemelder (auch Punktmelder oder Massefühler genannt): Kommen vor allem bei 3L-Fahrern zum Einsatz, weil diese Module gegen Masse schalten. Hatte ich lange nicht verstanden, aber letztlich wird dabei die rechte oder linke Schiene auf einem kurzen Stück abgetrennt. Bei 3L haben wir ja eine identische Stromeinspeisung auf beiden Schienen, der Mittelleiter hat den Gegenpol7wird über die Schienen der Masseanschluss eingeschleift, so ist klar, warum man diese Meldung auch Massemelder nenntWird nun eine Lok in diesen Bereich einfahren, so wird der isolierte Schienenbereich über die nicht isolierten Achsen von der jeweils anderen Schiene mit Spannung versorgt und in der Folge wird diese Information von einem
Strommelder (auch Dauermelder oder Stromfühler genannt): Die finden sich vornehmlich bei 2L Fahrern – wobei man auch bei 3L Dauermelder gut verwenden kann. Hier wird ein ganzer Block isoliert und die Spannung in diesem Block von einem Dauermelder überwacht – fährt ein Fahrzeug mit einem Verbraucher (Widerstand, Licht, Motor etc.) in diesen Abschnitt ein, so wird der Abschnitt am S88 als belegt gemeldet.
Zum Anschluss würde ich heute nur noch Melder verwenden 8 welche mittels S88-N angeschlossen werden. Bei E-Bay gibt es vielleicht noch das ein- oder andere alte Modulund in Nächternhausen habe ich diverse solche „alten“ Module, diese kann man mittels eines Adapters (z.B. von Tams) auf S88-N umrüsten.
Verwendung von Massemeldern
Da die Massemelder nach Masse schalten, kann man natürlich beliebig viele andere „Meldungen“ damit erstellen. In diesem Bild hier seht ihr mal ein Beispiel meiner
Morsetaster
Diese Taster sind einseitig an Masse und die andere Seite an einen S88 Massemelder angeschlossen. LDT beschreibt dies sehr detailliert auf seiner Website (siehe hier)
Diese Morsetaster dienen bei mir dazu um ein s.g. Walk-Around-Control zu realisieren. Der Bediener nutzt dabei eine Roco Multimaus welche am XpressNet Bus angeschlossen ist. Neben diesem Anschluß ist ein einfacher Taster über den man die lokal vor sich befindlichen Weichenstraßen stellen kann indem man – ähnlich wie bei einem Morsealphabeth – die Taste drückt. So ist 2x Kurz Weichenstrasse A und 2 x Kurz, 1x Lang Weichenstraße B. Man braucht also nicht immer zum Computer zu laufen um die Weichenstraße zu schalten was den Rangierbetrieb ungemein erleichtertwer wissen will, wie man dies in der Steuerungssoftware umsetzt, der sei auf meine Traincontroller Datei im Downloadbereich verwiesen. Letztlich kann man auch Reedkontakte, Relais oder Schalter auf diese Weise melden. Eine andere Variante wo ich dieses Verfahren genutzt hatte, sind die Melder am Ende des Schattenbahnhofs mittels Schutzgasrohrkontakten SRKs:
Gleisende mir SRKs überwachen
Ein Problem welches immer wieder auftaucht ist, wie man erkennt, das ein Zug am Ende eines Gleises angekommen ist. Strommelder kommen hierfür nicht in Frage, weil diese erst das erste Fahrzug mit Widerstand erkennen würden – dann wäre unser Zug aber schon längst über den Prellbock hinausgeschossen!
Häufig werden zur Lösung Melder auf Infrarotbasis herangezogen – ich dagegen bevorzuge den Weg mittels SRKs zu melden – siehe dazu auch meinen Beitrag „Haltmelder – oder: Wann erkennt der PC, das der Zug am Ziel ist?“
Dabei werden die SKRs parallel verbunden und schalten gemeinsam auf Masse. Auch zu dieser Methode habe ich in diesem Beitrag etwas detaillierter geschrieben wie man so etwas aufbaut.
Sinnvoll ist natürlich, wenn meine Zentrale einen S88 Busanschluss besitzt. Aber es gibt auch Adapter wie Loconet auf S88 Adapter. Ein S88 Anschluss an der Zentrale ist also nicht unbedingt erforderlich sofern man einen Adapter-Bus nutzen kann.
Allerdings bin ich der Meinung, das man ruhig das Geld für eine kleine Minizentrale ausgeben sollte, weshalb ich hier den HSI-11 von LDT empfehle, da dieser 3 unabhängige S88 Busse zur Verfügung stellt, welche die Verkabelung doch ungemein vereinfachen.
Apropos Verkabelung: Hier seht ihr mal die typische Verkabelung zweier nebeneinander liegender S88 Module mit S88-N Verkabelung.
S88 Bus Module (Litfinski RM-88N)
Wie man an obigem Bild erkennt, habe ich diverse Farben als S88-Kabel verwendet – wie gesagt: Nehmt eine einheitliche Farbe der S88-N Kabel!9Standard gemäß Norm ist übrigens die Farbe Blau Aber an dem Bild sieht man noch einige Punkte:
Bei der Verkabelung solltet ihr jeden einzelnen Anschluß genau beschriften – wenn das Modul getauscht werden muss kann es sonst schwierig werden.
Für die Fehlersuche hilft eine Übersichtstabelle – z.B. in Excelformat, die man dann auch ausdrucken kann.
Beachtete bei der Verkabelung unbedingt IN und OUT Anschluss – IN Signal geht zum Folgemodul, OUT Signal weist zur Zentrale.
Auch wenn das Modul Anschlüsse für das 2. Gleis (blaues Kabel) hat: Es reicht vollständig aus, wenn ihr nur ein Gleis zum Modul führt! Wenn ihr Booster verwendet bei denen ein Gleis durchgehend ist, dann muss das nicht durchgehende Gleis auf den S88 zum Melden gelegt werden.
Schreibt euch die Belegung neben die Module um zu erkennen, welches Gleis auf welchen Anschluss gelegt wurde.
Auch wenn es einfacher ist die Module direkt unter der Anlagenplatte zu montieren: Macht das nicht! Am Besten sind die Module in der Nähe der Anschlußstellen aber am unteren Anlagenrand untergebracht, sodaß ihr zu jedem Zeitpunkt auch einfach wieder dran kommt.10leider habe ich diese Empfehlung in Nächternhausen auch erst ganz zum Schluß beherzigt – einige Module erreiche ich heute nur mit akrobatischen Verrenkungen. Irgendwann muss ich die alle mal ändern (…).
Hier übrigens mal ein Beispiel einer solchen Dokumentation. HSI-88 Stränge (Modulname) heißen jeweils L (links), M (mitte) und R (rechts). Entsprechend habe ich auch die jeweiligen Module benannt. Der S88 funktioniert nach dem Eimerkettenprinzip – es werden also alle Module in der Reihenfolge ihres Anschlusses adressiert – schaut euch dazu die obigen Links zur Technik an. Mal eben ein Modul rausnehmen oder hinzufügen geht hier nicht so einfach!
Verkabelung am Beispiel
In Nächternhausen verwende ich am S88 sowohl Selbstbaumodule (siehe diesen Bericht) welche IR Lichtschranken melden, als auch Module von Litfinski (LDT). Dabei kommen sowohl dessen Dauermelder als auch Massemelder zum Einsatz. Auch meine Drehscheibensteuerung von Sven Brandt benutzt den S88 Bus. Hier mal eine Übersicht verwendeter S88 Module und deren Anschluß
S88 Verkabelung
Sowohl an der Tams wie auch an der Redbox gibt es ein S88 Anschluss – allerdings ist das HSI-11 Modul mit drei unabhängigen S88 Bussen wesentlich flexibler. Beachtet auch, das ihr die an einen mit Melder versorgten Streckenabschnitt und nicht selbst gemeldeten Abschnitte (siehe grüne Leitung rechts) mit zwei gegenschlägigen Dioden in die Spannungsversorgung zwischen schalten müsst. Es müssen die gleichen Dioden sein, die auch vom jeweiligen angrenzenden Strommelderbaustein verwendet werden!
S88 Kabel
Bei S88-N nehmt normales Netzwerkkabel – aber markiert euch die jeweiligen Ein- und Ausgänge, also welches Kabel in das Modul rein und welches raus geht (man kommt sonst beim Testen schnell mal durcheinander). Es gibt diverse Qualitätsstufen wie CAT5, CAT6 usw. Auch wenn es nicht erforderlich ist, so würde ich kein UTP11unshielded twiested pair sondern nur STP12shielded twisted pair Kabel verwenden – ab CAT6e ist STP Standard.
Achtet aber beim Kabel darauf, das ihr wirklich „normal verdrahtetes“ Netzwerkkabel und kein Crossoverkabel verwendet – Brandgefahr durch Kurzschluss kann sonst die Folge sein! Links im Bild übrigens ein Infrarotmodul für S88.
Leider (…) hatte ich beim Bau von Nächternhausen noch einen großen Fundus an Netzwerkkabel in roter und gelber Farbe…
Wenn ihr neu damit anfangt, dann verwendet kein graues Kabel um eindeutig von den Netzwerkanschlüssen für den Computer zu unterscheiden! Die S88-N Empfehlung ist die Farbe Blau zu verwenden – ich würde aber z.B. bei einem HSI-11 mit 3 x S88-N für jeden Bus eine andere Farbe wählen – dann kommt man auch nicht durcheinander.
Bei der Kabellänge solltet ihr möglichst Kabel nehmen welches optimal von der Länge her passt – je länger der S88 umso schlechter wird nämlich das Signal. Für nebeneinander liegende Meldebausteine gibt es 15cm langes CAT Kabel.
CAT Kabel verwendet an beiden Enden s.g. RJ45 Stecker. Wer eine dafür erforderliche Crimpzange hat, kann natürlich das Kabel auch selbst in der optimalen Konfektionsgrösse herstellen – das ist wesentlich einfacher als man denkt und z.B. in diesem Video beschrieben. Allerdings wird dazu auch eine entsprechende Zange benötigt.
Wie weiter oben beschrieben, reagieren die Melder auf den Spannungsabfall zwischen Plus- und Minuspol13die Elektriker mal bitte weghören – natürlich gibt es bei Digitalspannung kein Plus und Minuspol.Güterwagen, oder Wagen ohne Beleuchtung werden daher nicht erkannt, da hier ja kein Spannungsabfall vorhanden ist. Das ist aber wichtig: Wenn eine fehlerhafte Zugtrennung erfolgt oder der letzte Wagen noch auf der Weiche stehen bleibt, wird bei fehlender Meldung ein Unfall die logische Folge sein!
Ihr solltet alle Wagen mit Rückmeldern ausstatten – nur so kann sichergestellt werden, das ein getrennter Zug erkannt und Unfälle vermieden werden.
Bei 4-Achsern reicht es aber in der Regel aus, wenn die vorderste und hinterste Achse mit Rückmeldern ausgestattet sind.
Rückmeldebausteine gibt es sehr viele – aber fast alle funktionieren fehlerfrei mit Widerständen um die 10kOhm. Wie aber kann man einen nicht beleuchteten Wagen mit 10kOhm ausstatten? Dazu verwendet man am Besten SMD Widerstände und klebt diese mittels Sekundenkleber auf die Achse (siehe roter Pfeil)
SMD Widerstandseinbau in Modellbahnwagen
Hier sieht man den SMD Widerstand sowie die Verbindung zwischen den Rädern mittels Silberleitlack14gibt es z.B. von der Firma Busch. SMD Widerstände findet man z.B. bei Reichelt. Am Ende unbedingt die Verbindung mittels eines Messgeräts prüfen.
Verschiedentlich gibt es auch einen Widerstandslack den man auftragen kann – davon kann ich aber nur raten die Finger zu lassen.
Auf keinen Fall Widerstandslack verwenden!
Der Grund: Mit Widerstandslack lässt sich der Widerstand kaum genau bestimmen – und ein fehlerhafter Auftrag kann zu schweren Brandschäden führen! Manuel Keller hat das sehr eindrucksvoll in diesem Video dargestellt:
Der Probleme hatte ich am Anfang viele – das hing aber vor allem damit zusammen, das es anfangs noch keine geschirmten Kabel gab. Dies ist mit Meldern, die mit dem s.g. S88-N Standard ausgestattet sind kein Problem.
als erstes wirklich prüfen, ob alle Steckverbindungen einwandfrei sind. Dies gilt insbesondere für den Fall, das ihr noch das alte Kabel verwendet oder Adapter auf S88-N.
Keine Meldung: Schaut euch genau die Bedienungsanleitung eures Meldebausteins an – ich hatte doch glatt übersehen, das bei den LDT S88-Modulen an IN1 und IN2 weiss Markierungen angebracht sind – da muss immer das durchgehende Gleis dran. Ausserdem funktionieren diese Module nicht wenn man nicht beide Eingangssignale an IN1 und IN2 auflegt – auch wenn diese an unterschiedlichen Boostern hängen!
Flackern einzelner Melder kann leider mehrere Gründe haben – und am Anfang hatte ich dieses Flackern am laufenden Band. Inzwischen flackert keiner mehr meiner S88-Melder!
Umbau auf S88-N hat die flackernden Melder massiv reduziert
Weitere Reduktion durch Einbau von Ferritkernen im S88-N Kabel
ein 470 bis 1k Ohm Widerstand parallel zum Melder hat oft geholfen – parallel heißt in diesem Falle den Anschluss zwischen Gleis und Stromversorgung mittels eines Widerstandes zu überbrücken – der Widerstand ist somit parallel zum S88 Meldebaustein in der Versorgung.
Reduzierung der Kabellänge zwischen S88-Melder und Gleis – eines der Hauptgründe warum ich nicht empfehlen kann die Melder alle zentral zu verwenden (auch wenn das schöner ausschaut und man schneller dran ist)
Wenn der letzte Melder Probleme macht, dann solltet ihr mal die Spannung prüfen die dort ankommt – u.U. ist die Leitungslänge überschritten. Bei mehr als 30 m Gesamtlänge des S88 verschleifen die Flanken der Datensignale – hier hilft dann ein S88-Repeater (gibt es z.B. von Tams) um das Signal wieder aufzufrischen. Und auch wenn eure Anlage nur 5m lang ist: Bedenkt, dass das Netzwerkkabel immer in bestimmten Längen konfektioniert ist – da hat man mit l 4 x 5m Kabel schon bei 2 Modulen schnell 20m zusammen!
Mögt ihr auch keine Werbung, welche die halbe Seite bedeckt? Die euch nervt wenn man auf einem Handy mal eben nur kurz reinschauen will? Die immer an den falschen Stellen auftaucht und euch am lesen hindert? Mich nervt das auch! Aber auch wenn mir diese Website viel Spaß macht: Erstellen, Recherchieren, Betrieb, Backup usw. kosten mich leider auch.
Daher: Wenn euch die hier gezeigten Informationen geholfen haben, dann wäre es schön, wenn ihr meine Arbeit durch eine kleine Paypal-Spende unterstützen könntet.
